Comment installer une prise connectée HS110 ou HS100

Un appui sur le bouton reset de la prise (alimentée en courant).

Durant 10s permet de repartir sur la configuration usine du produit.

Connecter le smartphone au réseau auquel HS110 sera connecté.

Pour mémoire la prise émet avant d'être configurée un réseau WiFi.

il porte le nom suivant : TP-Link Smart Plug_XXXX

et les XXXX correspondent aux 4 derniers caractères de l'adresse MAC inscrite sur l'étiquette sous la prise.



Une fois la prise configurée avec succès ce réseau disparait.

Suivre les instructions de Kasa (nous supposons que l'application a été installée et le compte Cloud Kasa créé et activée) grâce aux repères rouges ci-après :

Ajout de la prise.

Sélectionner Ajouter un appareil (pour associer plusieurs produits dans une pièce par exemple il faut créer tous les appareils et ensuite créer les groupes.



Faire défiler jusqu'à reconnaitre le produit à ajouter.

Cliquer sur l'illustration du produit à ajouter.



Vérifier l'état des témoins conformément aux instructions et cliquer sur Suivant.

Quand les conditions sont remplies.

Vérifier l'état des témoins conformément aux instructions et cliquer sur Suivant.

Quand les conditions sont remplies.





Attendre l'écran suivant.



Sélectionner l'appareil détecté.

Sélectionner le réseau auquel la prise sera connectée :

il est impératif que la prise soit branchée dans la zone couverte par ce réseau WiFi

et pour la piloter il faudra que le smartphone y soit lui aussi connecté,

et si ce réseau WiFi est émis par un point d'accès relié a internet,

alors la prise sera accessible via internet

(si vous activez le contrôle à distance plus loin dans ce guide)





Saisir le mot de passe requis pour se connecter à ce réseau WiFi.

Et cliquer sur rejoindre.

Attention à ne pas vous tromper sous peine de devoir tout recommencer.

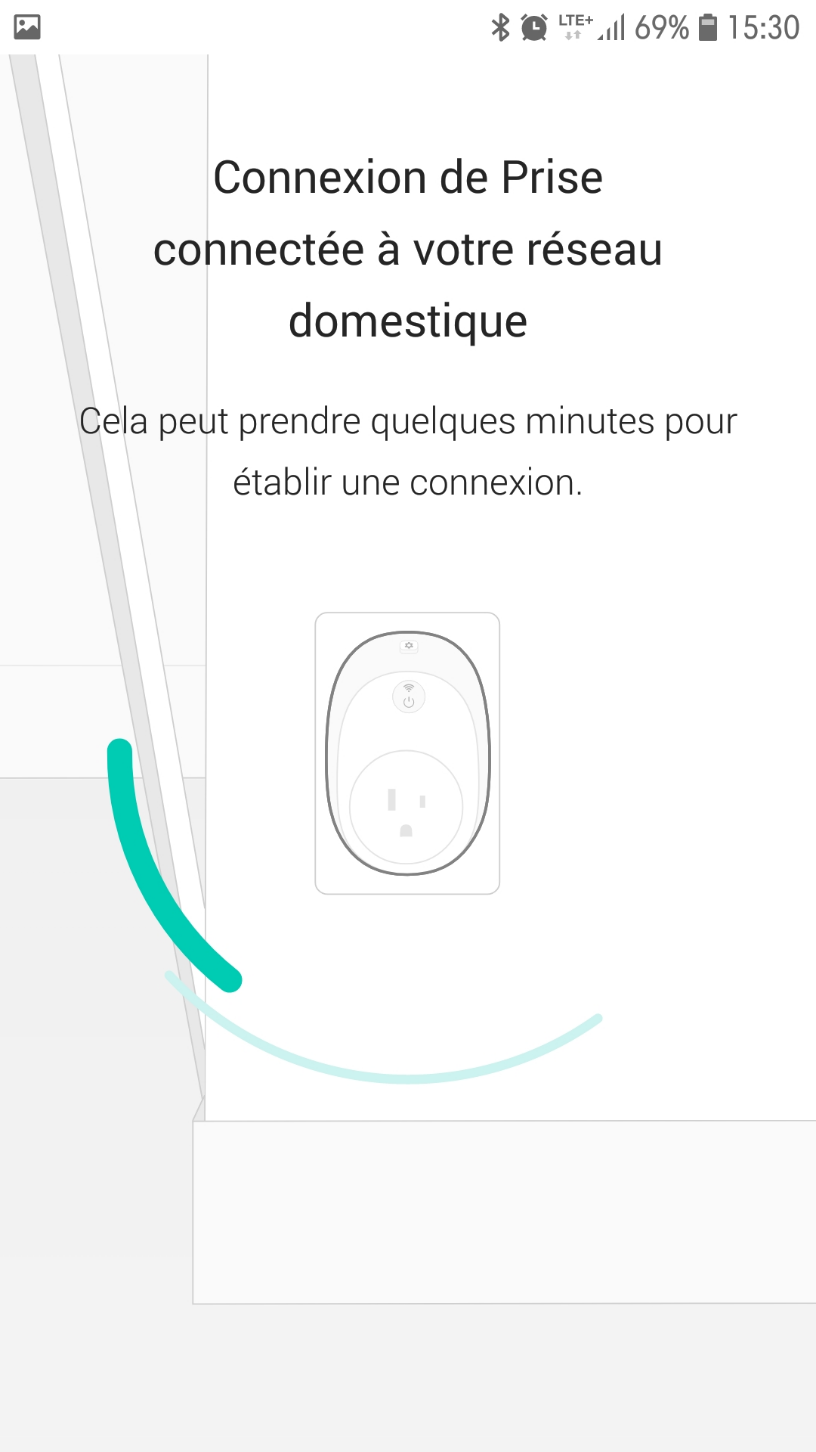

Attendre l'écran suivant.



Nommer la prise et cliquer sur Enregistrer.

Choisir une icône pour la prise (vous pouvez aussi sélectionner une photo.

Stockée dans le smartphone voire en prendre une au lieu d'une icône.

Cliquer ensuite sur Enregistrer.

Cliquez sur Super



Votre prise apparait dans la liste des appareils administrables par Kasa.

Le bouton vert indique l'état de la prise : sous tension pour l'équipement qu'elle peut alimenter (max 16A/220Vca).

Ce bouton permet en outre de mettre sous/hors tension l'appareil branché sur la prise.

Cliquer dans le rectangle pour accéder aux paramètres de la prise.

Notez que le bouton de commande est dupliqué sur cet écran.

Les informations de consommation (HS 110 uniquement) et de durée de mise sous tension.

Sont disponibles à cet endroit.

Et que les différentes méthodes de mise sous/hors tension de la prise

Sont présentes en pied de page :

Programme  - Absent - Minuteur



Cliquez sur le menu en haut à droite pour accéder aux informations concernant la prise.





Le bouton de contrôle à distance grisé par défaut est ici actif.

Ce qui signifie que si le point d'accès WiFi auquel la prise est connectée.

est lui-même relié à internet alors vous pourrez depuis internet piloter.

cette prise via kasa (tout en étant hors de portée du réseau WiFi auquel la prise est connectée)

Vous pouvez  vérifier que la prise est à l'heure (important pour que les Programmes s'exécutent à l'heure prévue)

Et lire les versions matériel/micrologiciel ainsi que l'adresse MAC de la prise (identique à la valeur de l'étiquette mentionnée en préambule).



Voici achevée l'installation de cette prise connectée.
