如何透過 Omada 路由器在設定 QoS（控制器模式）

內容

目標

要求

介紹

設定

驗證

結論

目標

本文介紹如何透過 Omada 控制器在 Omada 路由器上設定服務品質。

要求

• Omada 路由器系列
• Omada 軟體控制器/硬體控制器/雲端控制器

介紹

Omada 路由器支援服務品質（QoS），可用來辨識、分類及標記進來的網路流量。透過 QoS 功能，您可以依據網路狀況及流量資訊，智慧的分配並有效利用網路頻寬。

網路需求：一個家庭網路使用者透過 IPv4 連接網際網路，總頻寬為 1000Mbps。要求將家庭網路分為三個類別：主機（Host）、物聯網（IoT） 和訪客（Guest），並實現以下網路頻寬分配：

• 將 Guest 網路的網路頻寬限制為 20 Mbps，將 IoT 網路的網路頻寬限制為 10 Mbps，來確保 Host 網路的效能。
• 將 FTP（或任何其他協定）流量的最大頻寬限制設為 20 Mbps，來防止大型 FTP 下載消耗過多頻寬，進而影響其他應用程式。
• 確保 VoIP 服務流量的高優先權。

不屬於上述類別的其他流量將不受頻寬限制。

在此範例中，您可以依照如下方式設定服務品質。

設定

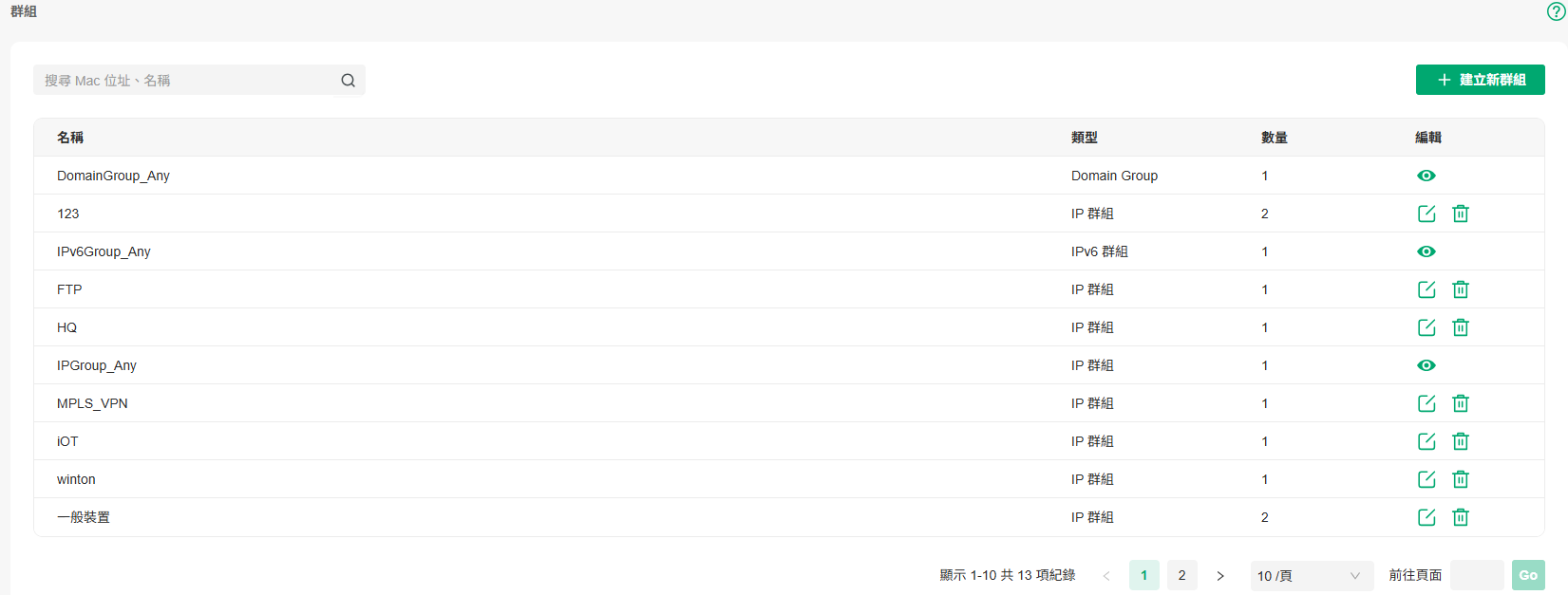

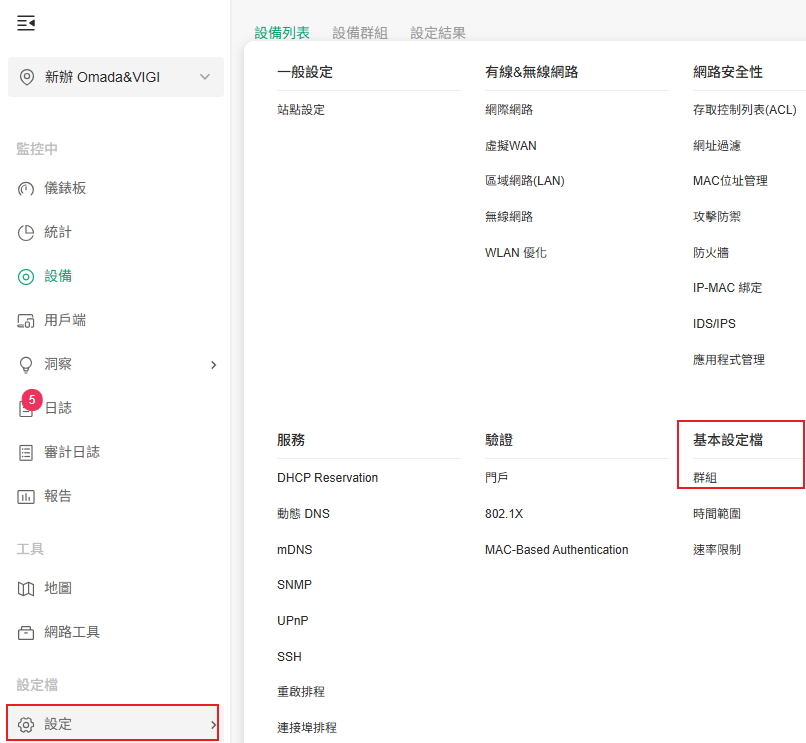

步驟 1. 透過網頁瀏覽器登入控制器，前往 站點設定 > 設定檔 > 群組 設定特定的 IPv4 群組來辨識 IoT 網路和 Guest 網路，如下圖所示。在這裡，您也可以設定 IPv6 服務的 IPv6 群組。

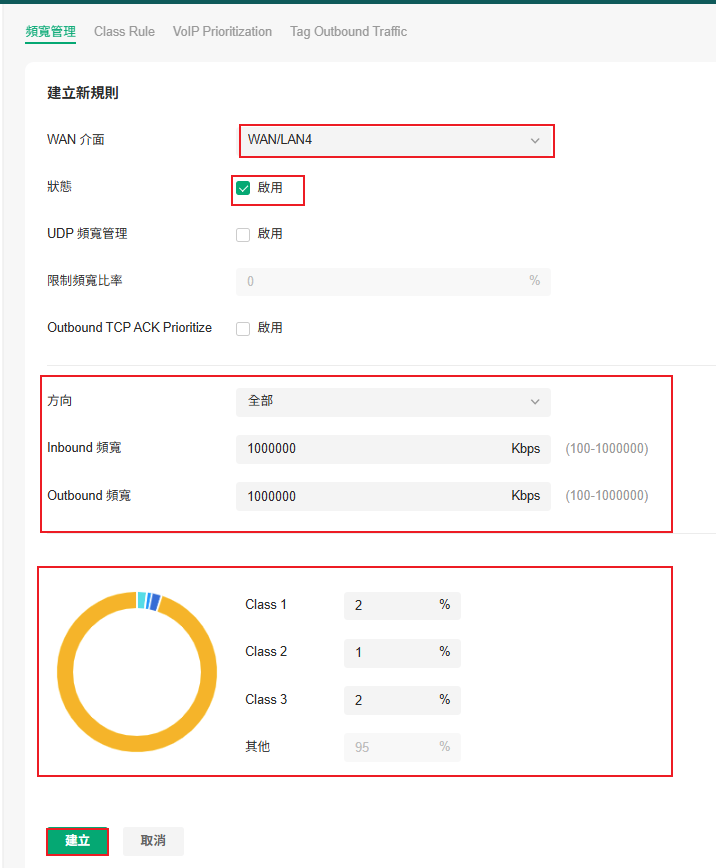

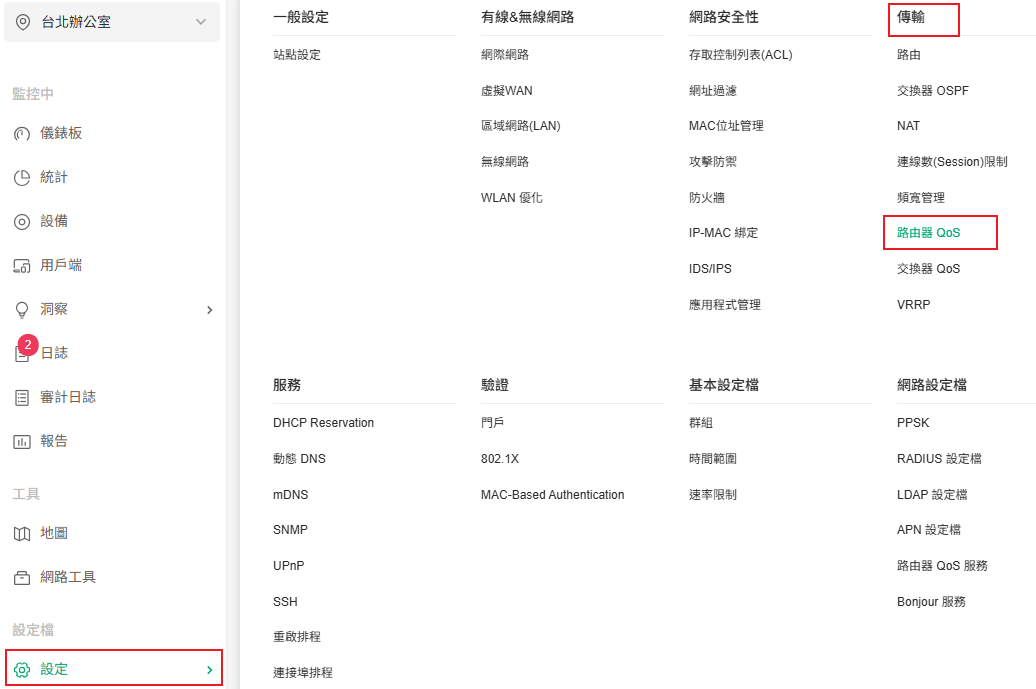

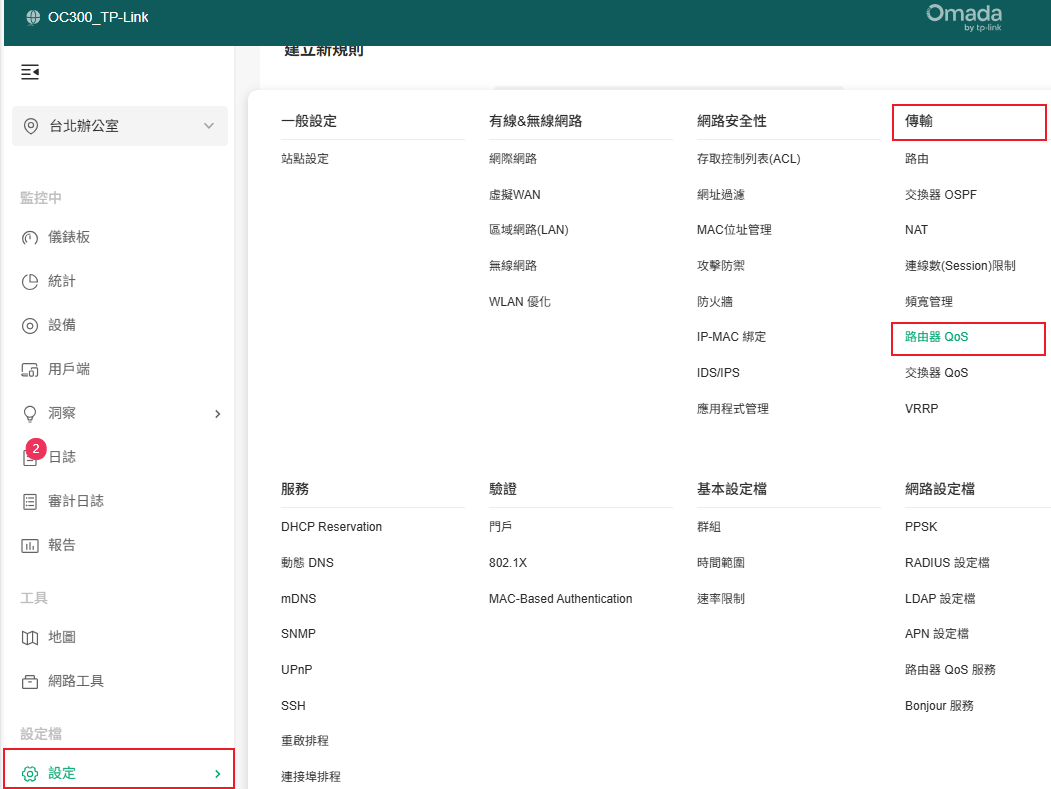

步驟 2. 前往 傳輸 > 路由器 QoS > 頻寬管理 依據實際使用情況，將頻寬資源指派給 WAN 上不同類別的流量。有 4 種 Class 可以選擇：Class 1、Class 2、Class 3 和 其他。

• 將 Inbound/Outbound 頻寬 設為 1000000。
• 將 Guest 網路流量 指定為 Class 1 並將頻寬限制為 20Mbps：如下面圖所示，將 Class 1 的 upstream 設為 1000 Mbps x 2% = 20 Mbps，並將 downstream 設為 1000 Mbps x 2% = 20 Mbps。
• 將 IoT 流量 指定為 Class 2 並設定為 10 Mbps，佔總頻寬的 1%。
• 將 FTP 流量 指定為 Class 3 並設定為 20 Mbps，佔總頻寬的 2%。
• 其他無法進行設定。分配給 Class 1、Class 2 和 Class 3 之後，剩餘的頻寬為 95%。

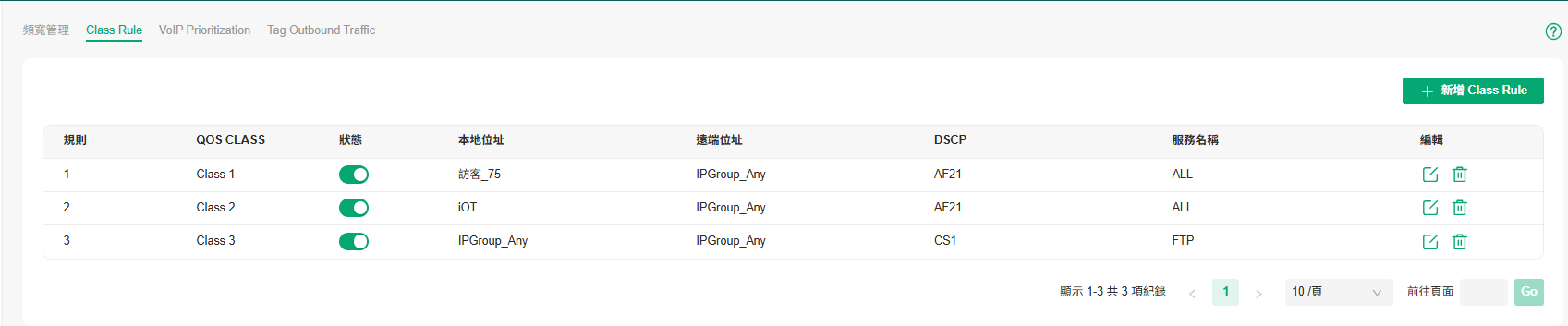

步驟 3. 前往 站點設定 > 傳輸 > 路由器 QoS  > Class Rule 設定 Class Rule。設定 Guest_network_v4 的參數，如下圖所示。

• IP 版本：可辨識 IPv4 流量和 IPv6 流量。
• 本地位址：這用來辨識流量的來源位址。請選擇在步驟 1 中設定的 IP 群組，來區分不同的網路。
• 遠端位址：這辨識了流量目的地位址。如果沒有具體要求限制存取特定網站，一般設定為 IPGROUP_ANY。
• DSCP：這用來辨識流量的 DSCP 欄位（位於 IP 標頭中），用於對流量的服務品質進行分類。
• 服務名稱：這依據封包的來源連接埠和目的地通訊埠來辨識流量類型。
• QoS Class：從步驟 2 設定的 class 中進行選擇，來對流量套用不同的頻寬限制。

IoT_Network_v4 和 FTP 流量的設定與訪客網路類似。

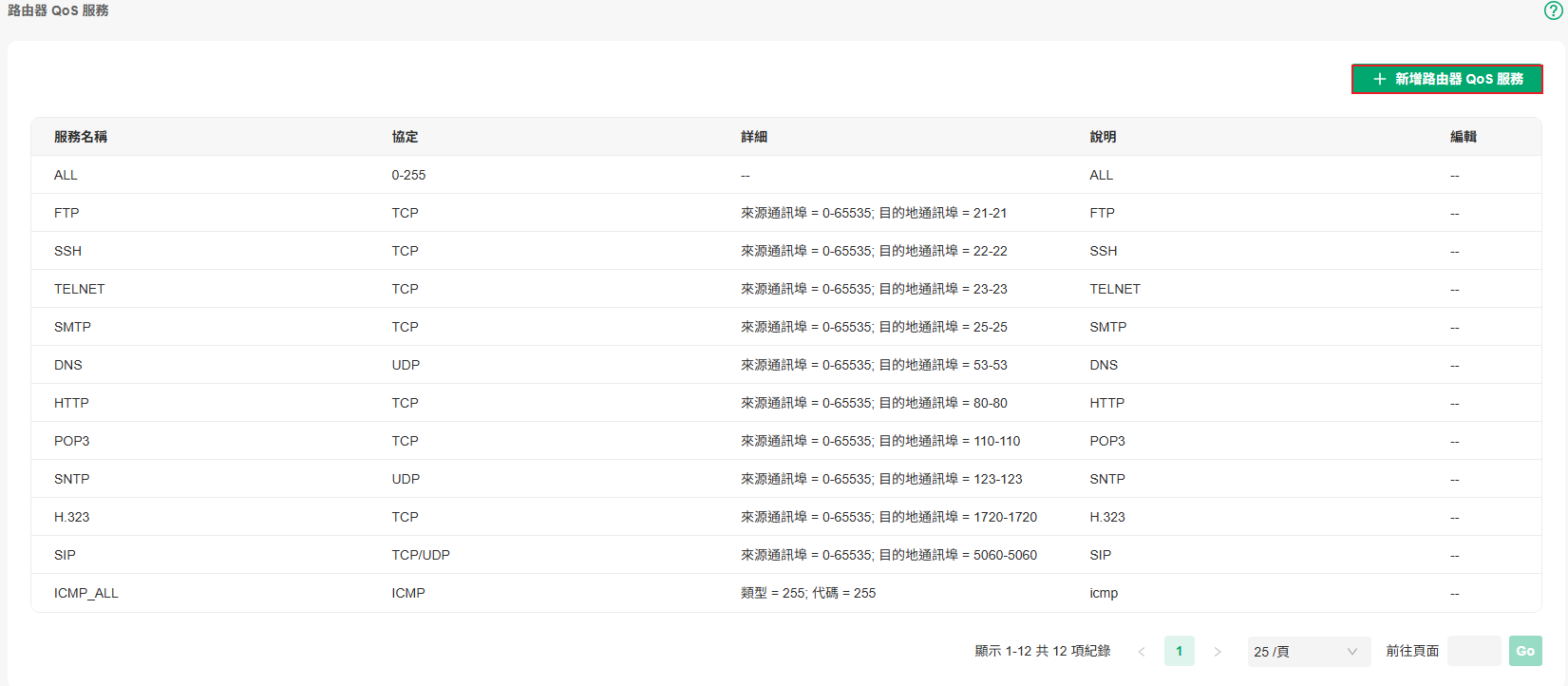

說明：服務類型預設有 13 條規則，如下圖所示。

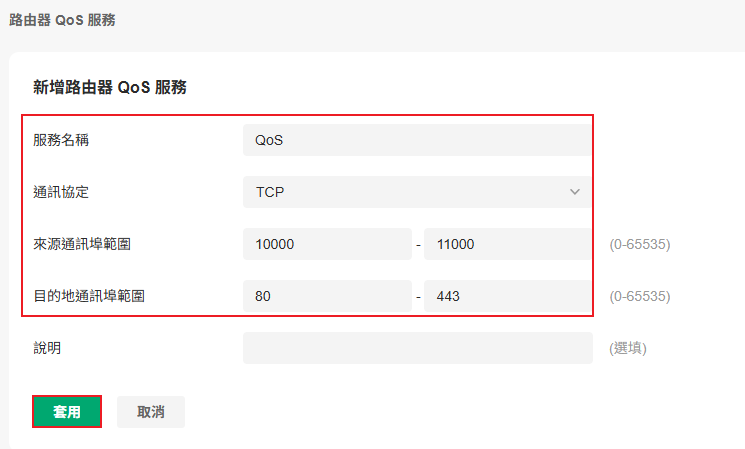

如果預設規則不能滿足您的需求，點擊 新增路由器 QoS 服務 來設定新的路由器 QoS 服務。

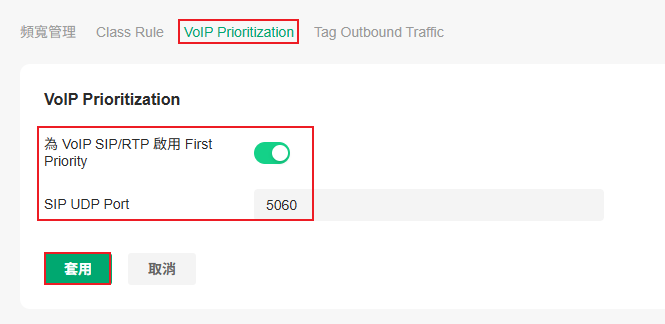

步驟 4. 前往 站點設定 > 傳輸 > 路由器 QoS > VoIP Prioritization 啟用 VoIP 流量的第一優先級，如下圖所示。啟用此功能後，Omada 路由器會在網路擁塞的環境中優先處理擁有指定目的地通訊埠（通常是通訊埠 5060）的 SIP/RTP 封包。

驗證ˇ

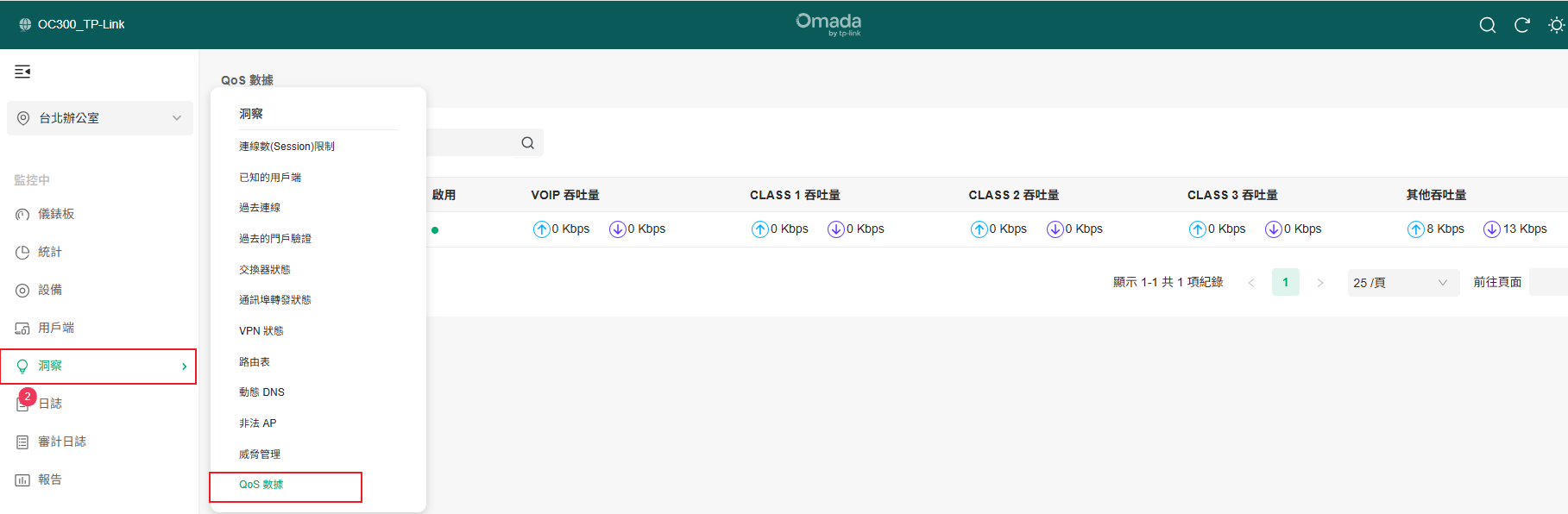

前往 洞察 > QoS 數據 查看 各個 class WAN 即時流量統計，如下面圖所示，藉由即時流量統計，您可以判斷流量分類與 頻寬管理 是否正常運作。

結論

您現在已成功在 Omada 路由器上設定服務品質。

了解每個功能和設定的更多詳細資訊，請前往 檔案下載 下載您的產品手冊。
