如何在 TP-Link Omada 交換器於控制器模式設定 LAG/LACP

此篇文章適用於: 所有 Omada 智慧型、L2+ 和 L3 交換器。



內容

目標

需求

介紹

設定

驗證

結論

FAQ



目標

此篇文章說明如何在控制器模式中為 Omada 交換器設定 LAG 的詳細說明，並在文末說明某些有關 LAG 的 FAQ。

需求

• Omada 智慧型、L2+ 和 L3 交換器
• Omada 控制器 (軟體控制器 / 硬體控制器 / 雲端控制器 V5.9 以上)

介紹

LAG (鏈路聚合群組)，包含靜態鏈路聚合和 LACP (鏈路聚合控制協定)，是一項可以聚合多個實體連接埠成為邏輯上的介面，增加連線頻寬並提供備援埠加強連線穩定性。

LAG 一般用於中大型架構的骨幹，改善網路穩定性和效能，例如資料中心、企業網路和網路業者。家庭使用者一般不需要使用 LAG。

在設定 LAG 前，請先了解您的網路需求，包含頻寬、備援和斷線恢復，避免不正確的設定 LAG 和浪費網路資源。

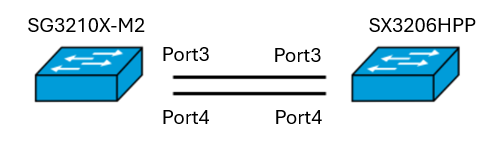

在此範例中，我們將在控制器模式中使用 SG3428XPP-M2 和 SG6428X 設定。





注意: 在您開始設定 LAG 前，請透過一條網路線連接兩台交換器。在完成 LAG 設定後，我們可以使用其他網路線連接交換器。

設定

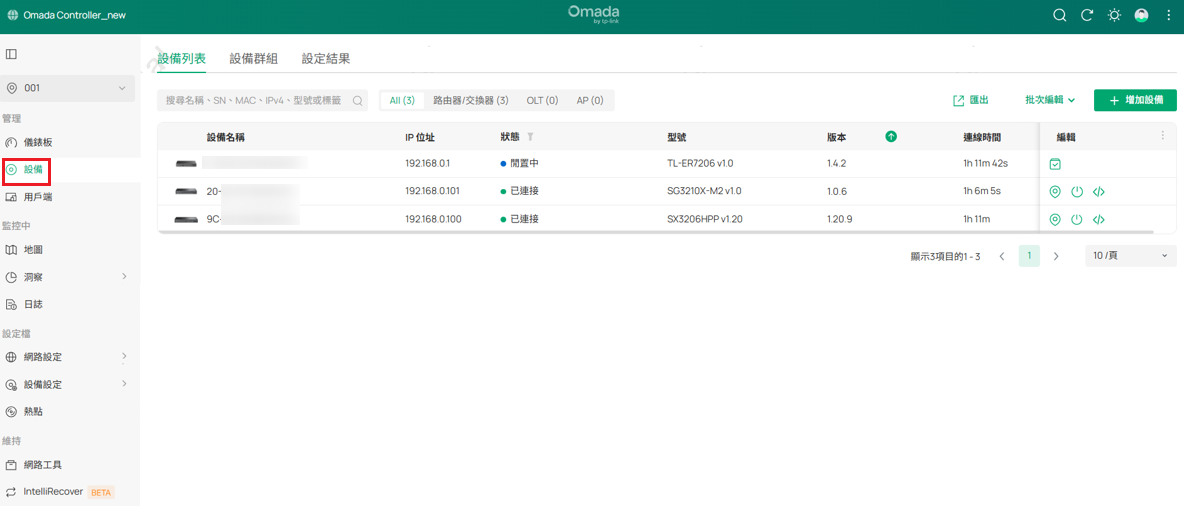

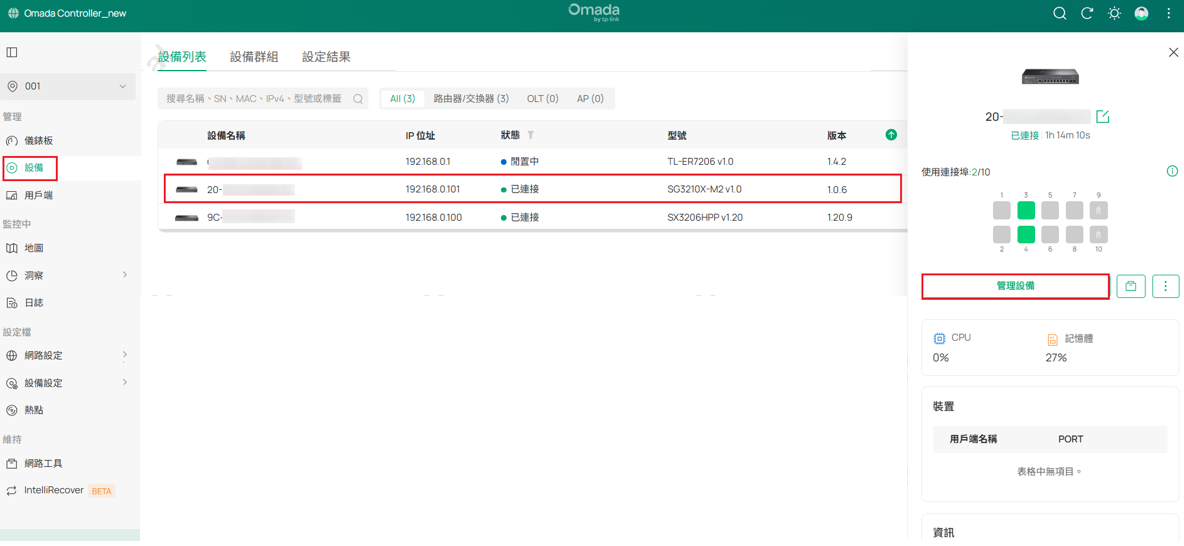

步驟 1. 前往控制器中的設備頁面納管交換器。



步驟 2. 在兩邊的交換器上設定 LACP:

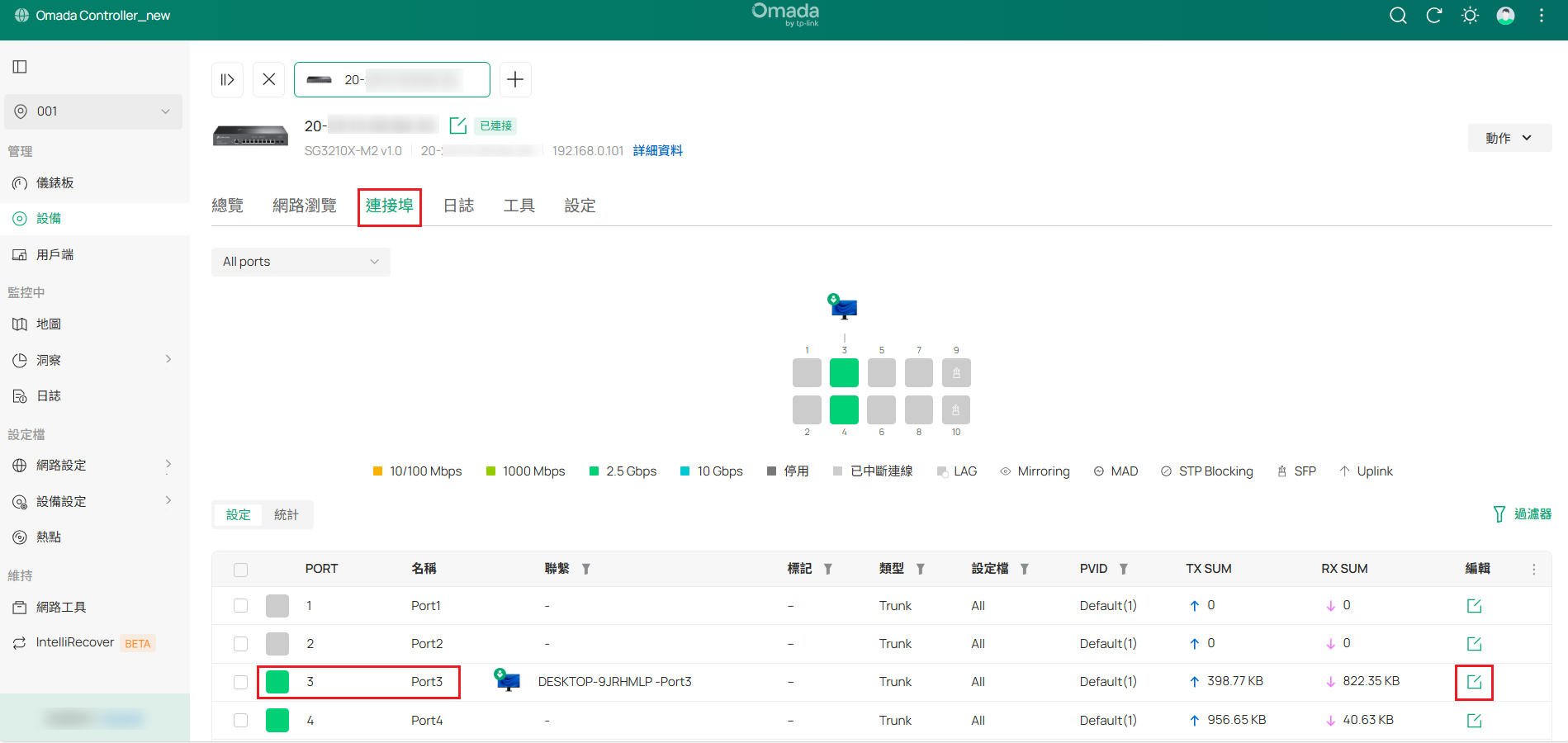

前往設備，點擊第一台交換器(SG3428XPP-M2) 進入該設定頁面。在 連接埠，編輯Port 9。

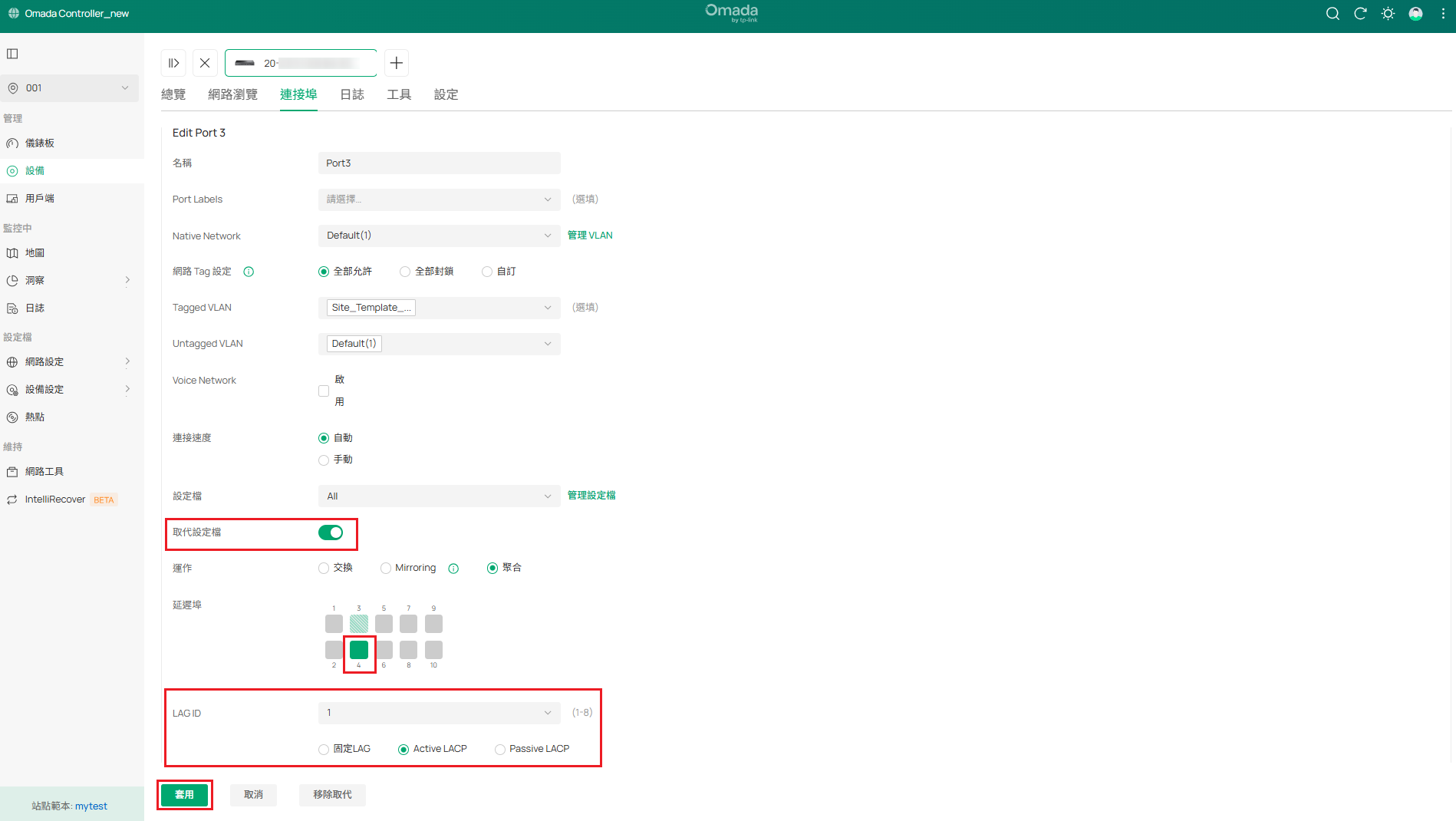

勾選取代設定檔，選擇聚合後，選擇您想使用的 port (Port10)，將 LAG ID 設定為 1，並選擇想要的 LACP 模式。點擊套用。

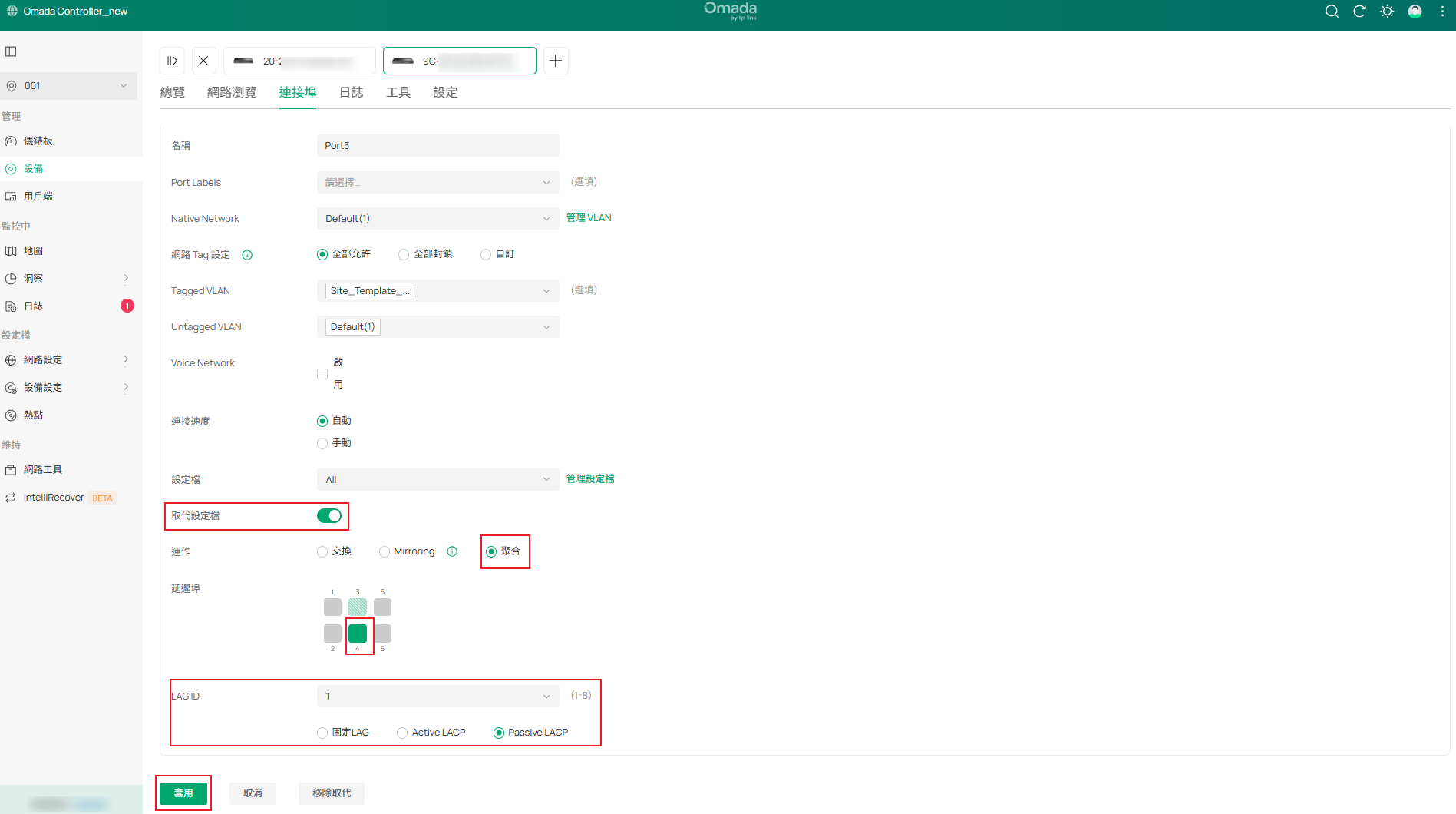

以相同方式設定第二台交換器(SG6428X)。





注意:

(1) 請確認兩端的聚合線路運作在相同的LAG模式，例如，若本地端運作於LACP，另一台也需要設定為 LACP。

(2) LACP有兩種模式: Active 和 Passive，在 Active 模式中，連接不可以主動的傳送 LACP 封包; 而在 Passive 模式中，連接埠只能在接收到 LACP 封包後傳送 LACP 封包，建議一端設為Acive mode，另一端設為 Passive。

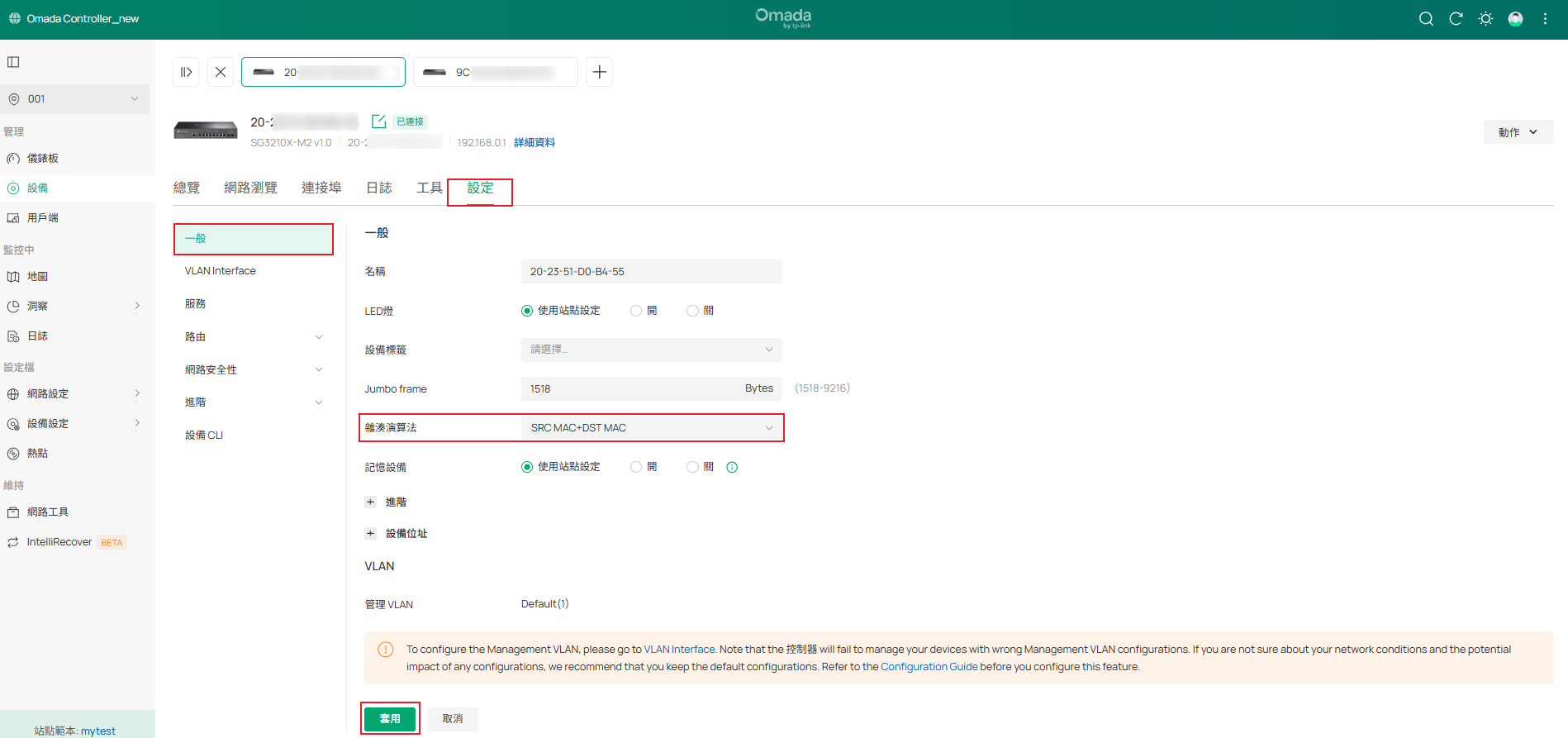

步驟 3. 設定 LACP 後，您需要修改 Hash Algorithm，請至設備，點擊交換器開啟個別設定頁面。在設定中，您可以調整 Hash Algorithm。



驗證

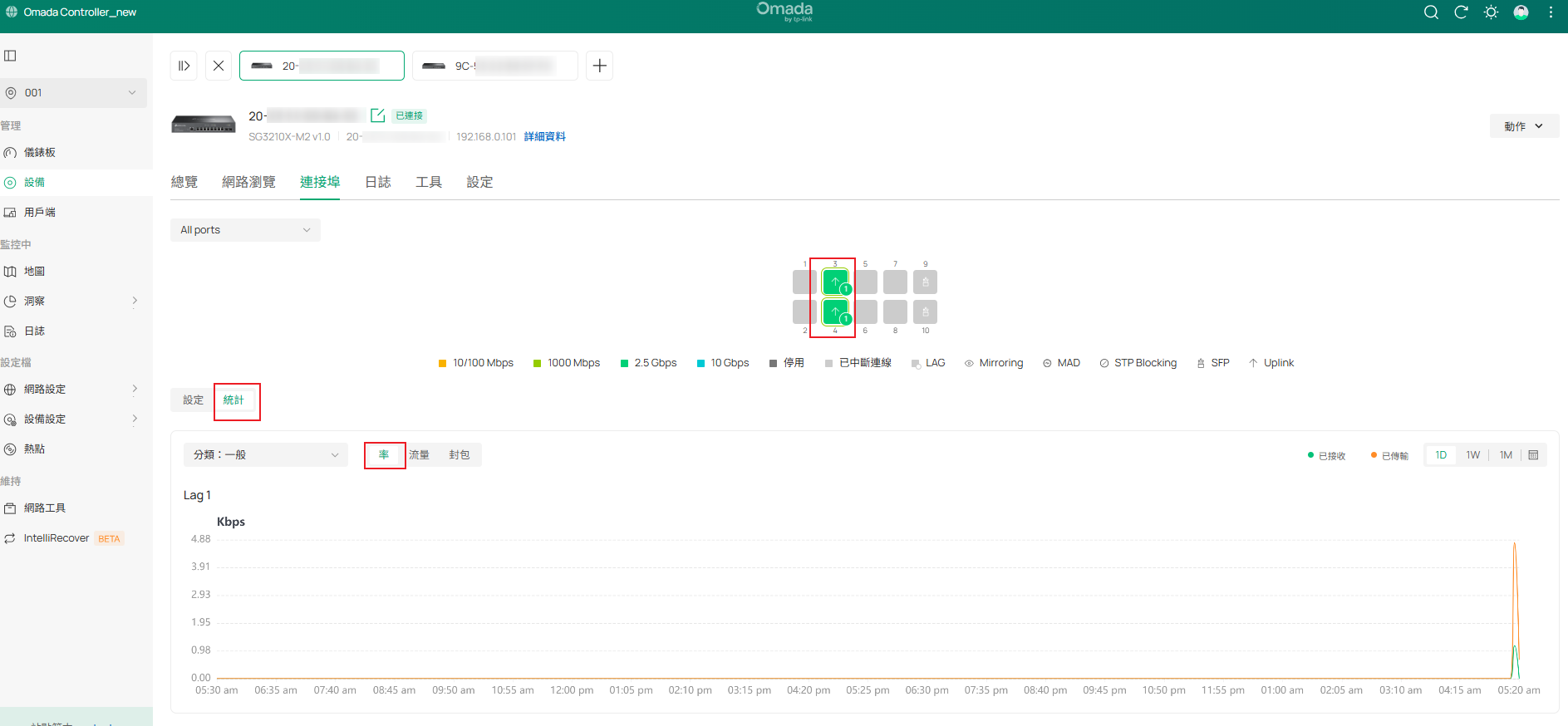

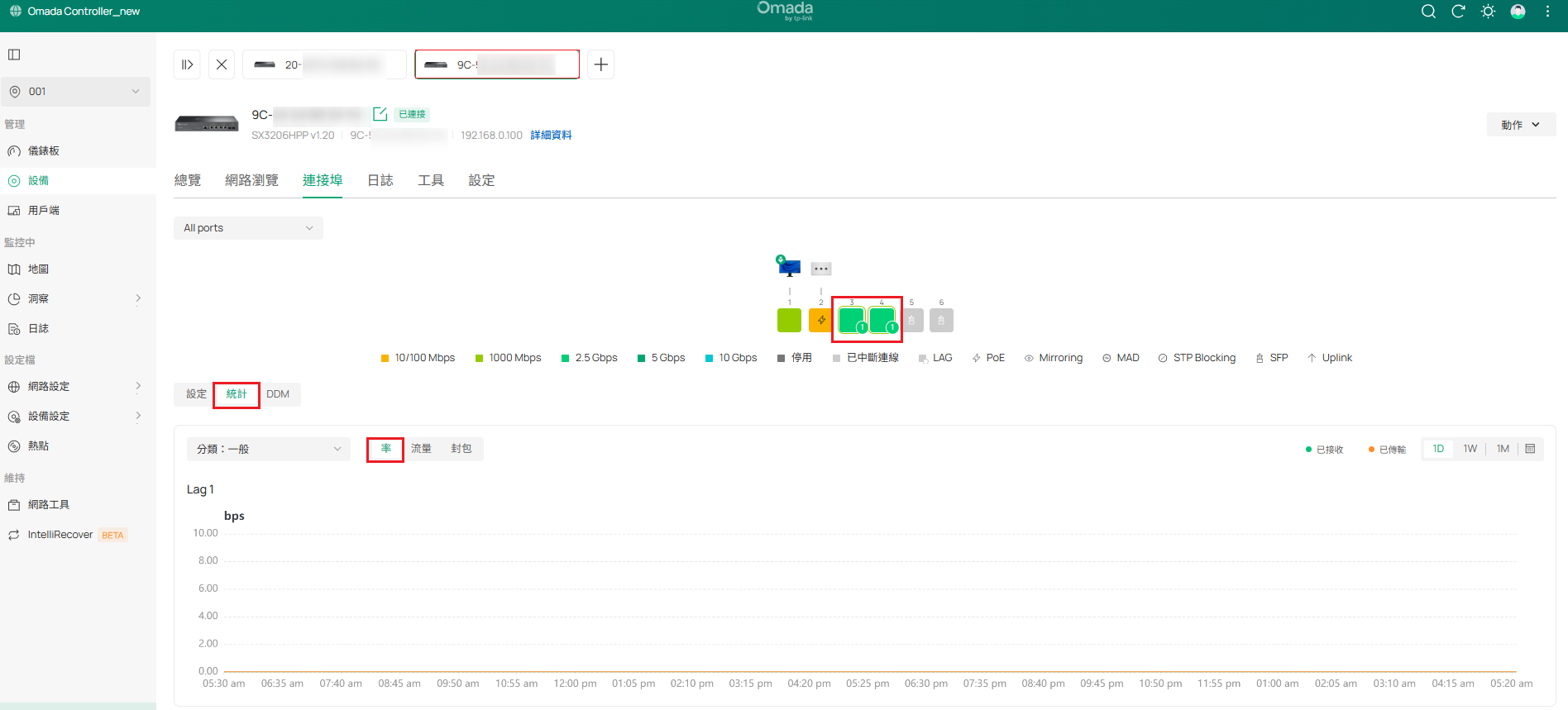

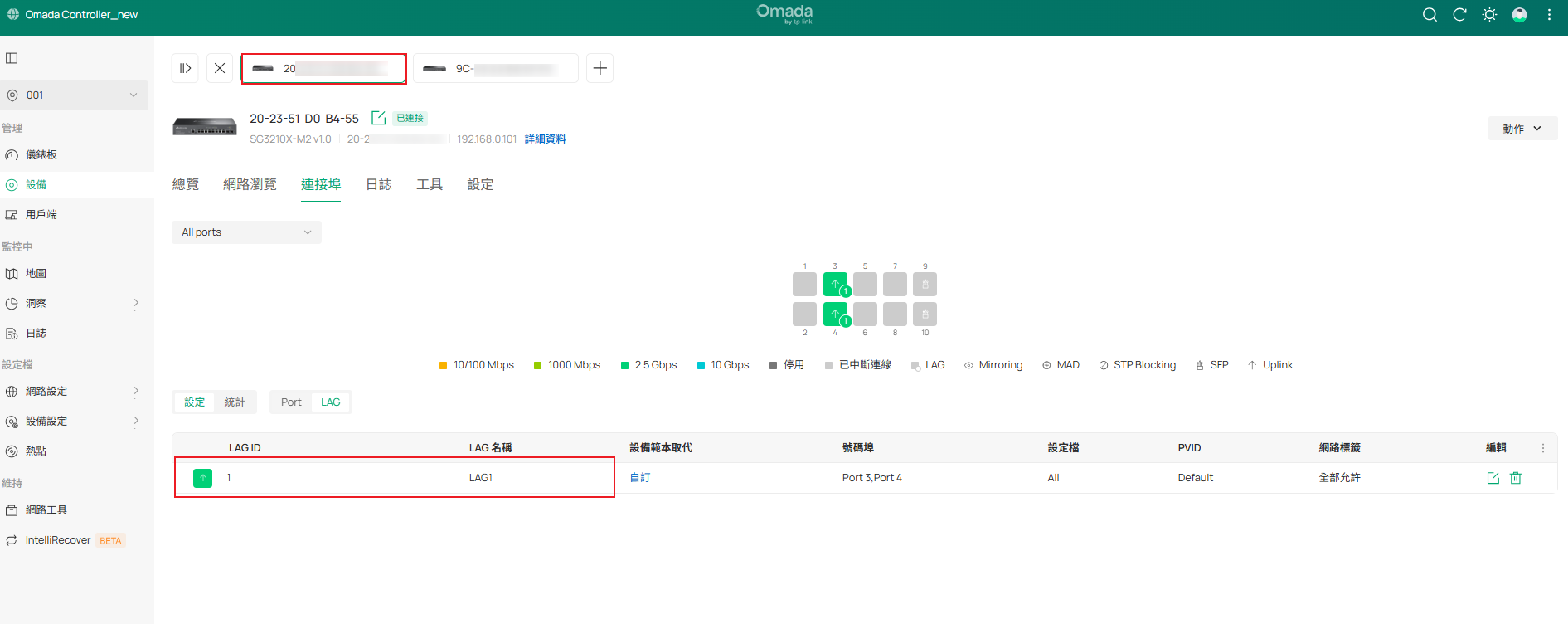

前往設備，點擊交換器開啟個別設定頁面，在連接埠，點擊 LAG 檢查兩端交換器的 LAG 狀態。

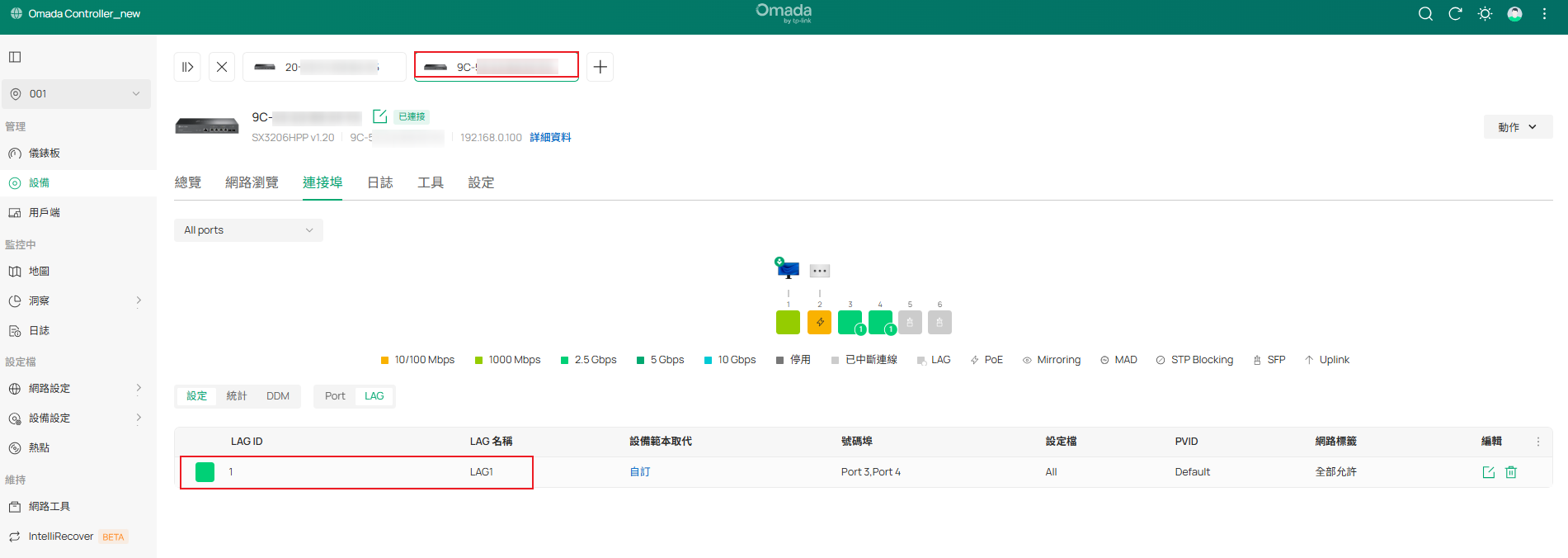

SG6428X:



SG3428XPP-M2:



注意:

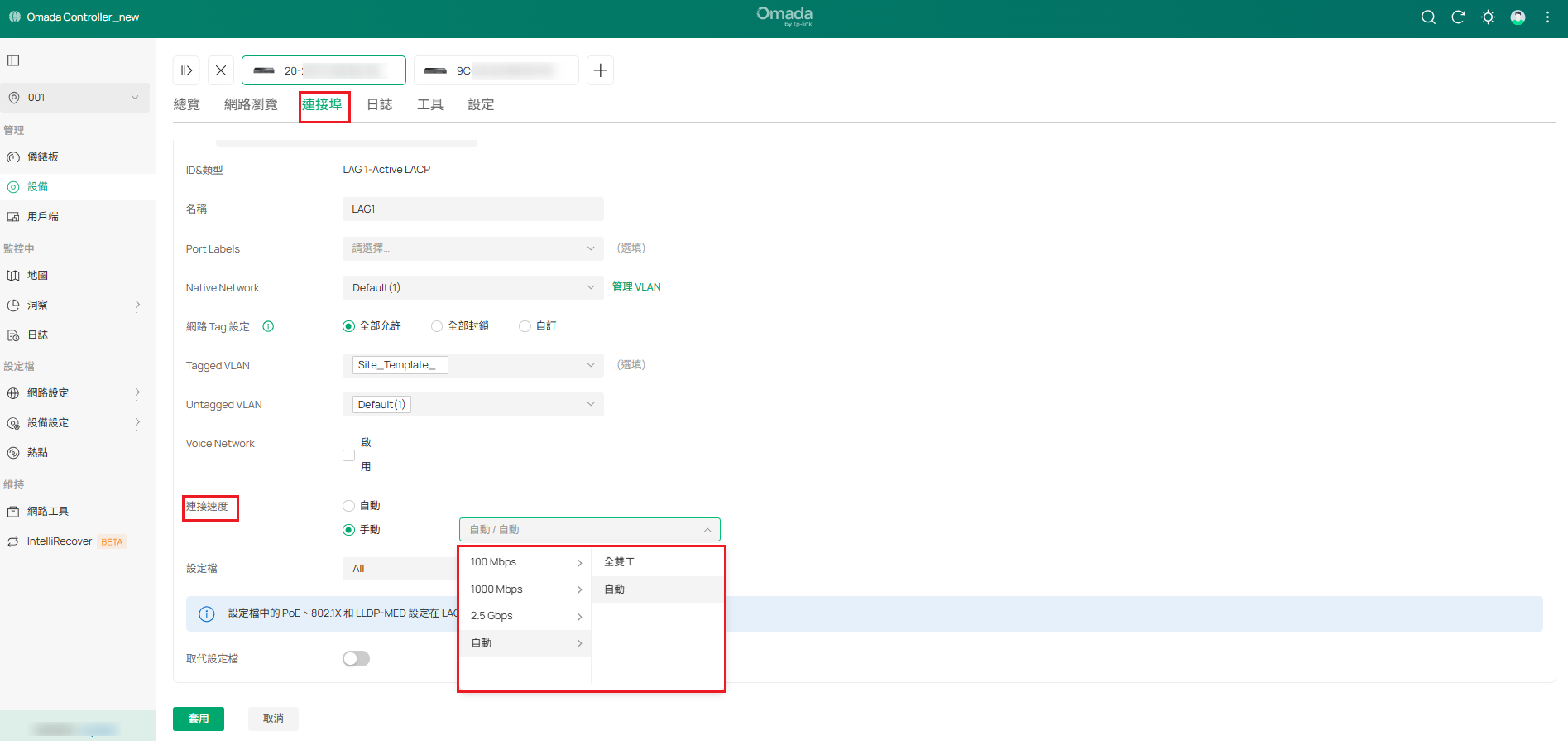

若您無法設定 LAG，請確認兩端對應連接埠使用相同的速度和雙工，請至設備，點擊交換器開啟個別設定頁面。在連接埠，點擊LAG編輯LAG1。



接著檢查取代設定檔的欄位，您可以修改連線速度。

結論

我們已完成兩個成員連接埠的 LACP 設定。

若要了解更多每個功能和設定的詳細說明，請至下載中心下載產品手冊。

FAQ

1. LAG 的優點

答: LAG 可透過將多個實體介面綁定在一個邏輯上的介面，增加連線頻寬。LAG 也能提供連線備援，當聚合的某條線路斷線時，其他線路仍能進行傳輸，確保網路的持續性。



2. 那些設備支援 LAG

答: 除了非管理型交換器，幾乎所有的 Omada 交換器支援 LAG，但簡易智慧型交換器通常只支援靜態 LAG。

某些 EAP(例如 AP9778)也支援 LAG。



3. 靜態 LAG vs LACP

答: 靜態 LAG 不需要支援任何協定，但需要手動進行設定，且所有設定的連線都是 active 連線。靜態 LAG 群組最多有 8 個成員連線。

LACP 可自動管理鏈路聚合，有額外的 active 連線，您也可以設定備援連線。當 active 連線中斷，更高優先級的備援線路將變為 active 連線，確保更高的連線穩定性。LACP 群組最多有 16 個成員連線。
